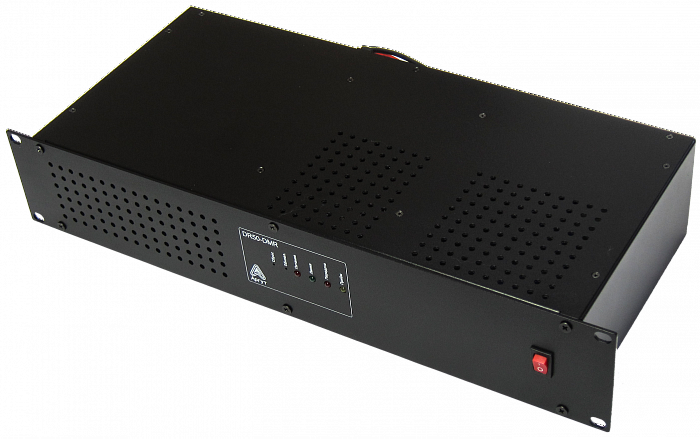

ЦИФРОВЫЕ РЕТРАНСЛЯТОРЫ СЕРИИ DR50-DMR

Цифровые ретрансляторы (репитеры) серии ЦРР25 производятся в трех модификациях для трех самых распространённых цифровых стандартов

• dPMR Mode 2
• DMR Tier II
• APCO 25 Phase I

(маркируются ЦРР50-dPMR, ЦРР50-DMR, ЦРР50-APCO).

Назначение

• Ретрансляция цифрового или аналогового радиосигнала полученного от рации на всю площадь радиопокрытия ретранслятора

Все ретрансляторы имеют общие характеристики:

• работает со всеми цифровыми радиостанциями соответствующих стандартов
• Имеет мощность 50 Вт при работе на частоте UHF 430-470 МГц или VHF 136-174 МГц
• Имеет смешанный режим работы автоматически определяя: принимает он аналоговый или цифровой сигнал, есть ли в нем поднесущая или групповой/индивидуальный цифровой код. После чего, ретранслирует его в эфир и/или по IP-сети
• Производится ретрансляция вызывных сигналов
• Предлагается две версии:
  1) простая односайтовая (ЦРР25 #1) – если абоненту достаточно локального репитера
  2) полная IP-версия (ЦРР25 #5) с измерением уровня сигнала RSSI и BER, с возможностью построения масштабных систем и подключением ко всем диспетчерским компонентам системы «Радиокупол». В данном случае требуется ЦДГ соответствующего стандарта.
• Возможно одновременное подключение ретранслятора к 10-ти IP-устройствам системы «Радиокупол».
• Переход на другой цифровой стандарт возможно осуществить по IP сети без деинсталляции оборудования на объекте с помощью специального цифрового ключа

Совместимость:

Параметры:

• • Рабочий диапазон частот, МГц: 136-174 или UHF 403-470МГц
  • Частотный диапазон: VHF или UHF
  • Максимальная выходная мощность передатчика, Вт: 55
  • Тип радиоинтерфейса: Цифровой
  • Цифровой стандарт связи: DMR
  • Спецификация радиоинтерфейса: ETSI TS 102 361-1, -2
  • Речевые кодеки: g.711 uLaw; GSM 6.10 FR
  • Сетевые протоколы: ARP; IP; ICMP; UDP; TCP; HTTP
  • Тип сетевого интерфейса: 10/100BASE-T Ethernet
  • Количество каналов: 8
  • Шаг сетки частот, кГц: 12,5 (цифровой режим); 12,5 и 25,0 (аналоговый режим)
  • Волновое сопротивление тракта АФУ, Ом: 50
  • Тип ВЧ-соединителя: N (f)
  • Габаритные размеры (ШхВхГ), мм: 484x90x230
  • Масса, кг: 4,95
  • Номинальное напряжение питания, В: 13,6
  • Максимальный потребляемый ток, А: 15
  • Диапазон рабочих температур при эксплуатации, ?С: от -25 до +55

  Приёмник:

  • Тип: Супергетеродин
  • Чувствительность в аналоговом режиме (СИНАД 12дБ), 1/2 э.д.с: 0,35 мкВ или -116 дБм (VHF, шаг сетки частот 12,5 кГц); 0,30 мкВ или -117 дБм (VHF, шаг сетки частот 25,0 кГц)
  • Чувствительность в цифровом режиме (BER=»5%), 1/2 э.д.с: 0,40 мкВ или -115 дБм
  • Избирательность по соседнему каналу, дБ: 70 (VHF, шаг сетки частот 12,5 кГц); 75 (VHF, шаг сетки частот 25,0 кГц); 70 (VHF, цифровой режим)
  • Интермодуляционная избирательность, дБ: 70
  • Коэффициент нелинейных искажений, %: нет

  Передатчик:

  • Отклонение частоты от номинального значения в миллионных долях (N·10-6): 6,0 (VHF, шаг сетки частот 12,5 кГц); 7,0 (VHF, шаг сетки частот 25,0 кГц); 1,5 (цифровой режим)
  • Мощность несущей, Вт: от 8 до 18 (VHF, пониженная); от 18 до 36 (VHF, номинальная); от 36 до 55 (VHF, повышенная)
  • Максимальная девиация частоты в аналоговом режиме, кГц: 2,5 (шаг сетки частот 12,5 кГц); 5,0 (шаг сетки частот 25,0 кГц)
  • Относительный уровень побочных излучений, дБ: -70
  • Коэффициент нелинейных искажений, %: 5
  • Среднеквадратичная ошибка модуляции RMS Deviation Error, %: 5
  • Отклонение символьной девиации от номинального значения (1944 Гц), %: 7

  .
